生物制藥電力監控解決方案
1、概述
電力監控系統實現對變壓器、柴油發電機、斷路器以及其它重要設備進行監視、測量、記錄、報警等功能，并與保護設備和遠方控制中心及其他設備通信，實時掌握供電系統運行狀況和可能存在的隱患，快速排除故障，保障整個藥企廠區生產供電的穩定、可靠。
2、參考標準
GB 50457-2019 《醫藥工業潔凈廠房設計規范》
GB 50052-2009 《供配電系統設計規范》
GB 50054-2011 《低壓配電設計規范》
GB/T 14285-2006 《繼電保護和安全自動裝置技術規程》
GB/T 14598.300-2008 《微機變壓器保護裝置通用技術要求》
3、配置方案
電力監控系統主要針對開閉所和10/0.4kV變電所，對高壓回路配置微機保護裝置及多功能儀表進行保護和監控，對0.4kV出線配置多功能計量儀表，用于測控出線回路電氣參數和用能情況。同時對藥企廠區重要設備如柴油發電機、無功補償裝置、有源濾波裝置、UPS、隔離電源系統狀態進行監測。
推薦配置
4、系統結構

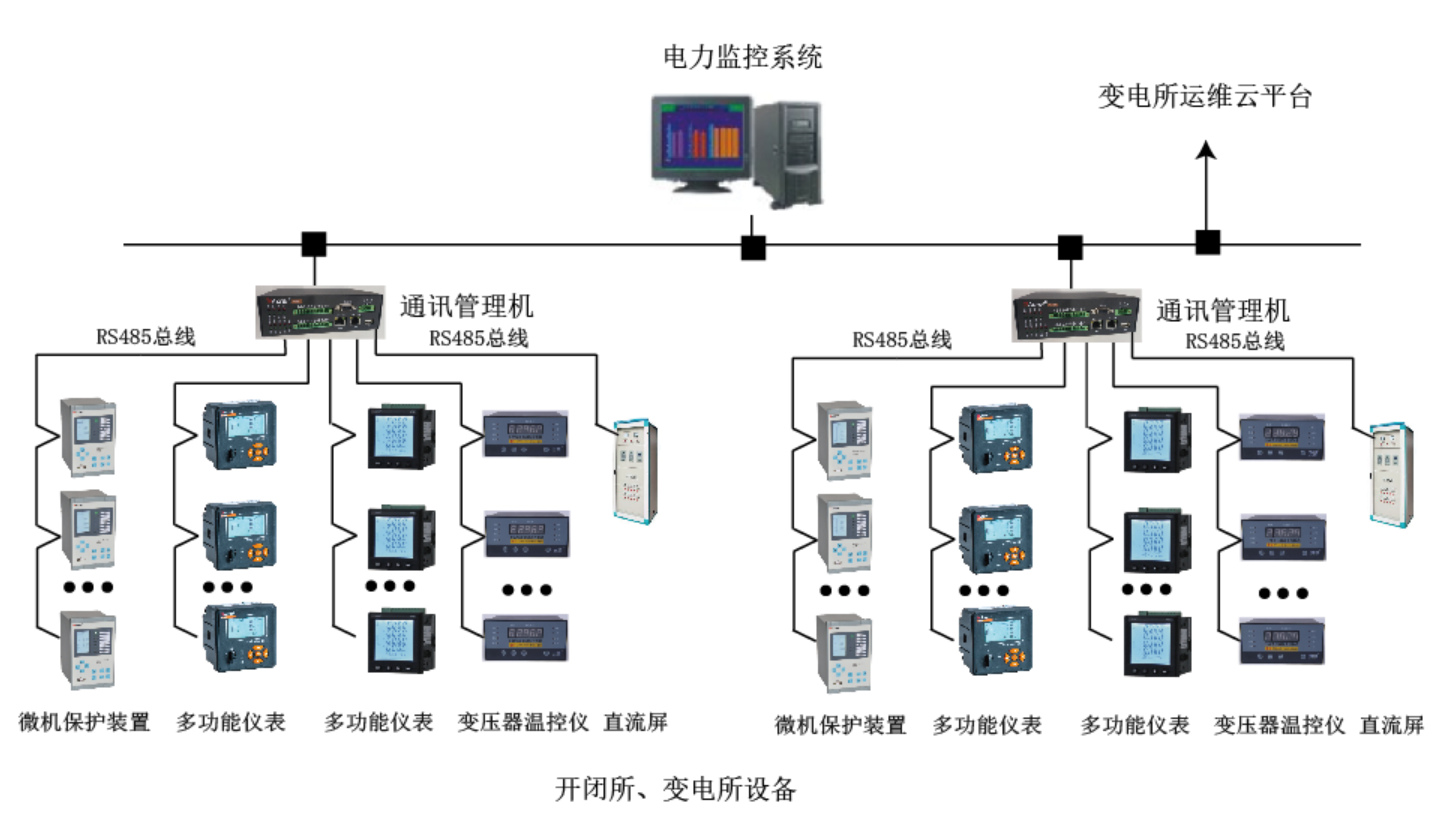

系統采用分布式結構，微機保護裝置、多功能儀表、變壓器溫控器、直流屏、柴油發電機控制屏等設備通過RS485總線或者以太網接入智能網關，經過協議轉換、數據處理后上傳至電力監控系統，實現遙測、遙信、遙控、異常報警等功能。
5、系統功能
● 實時監測

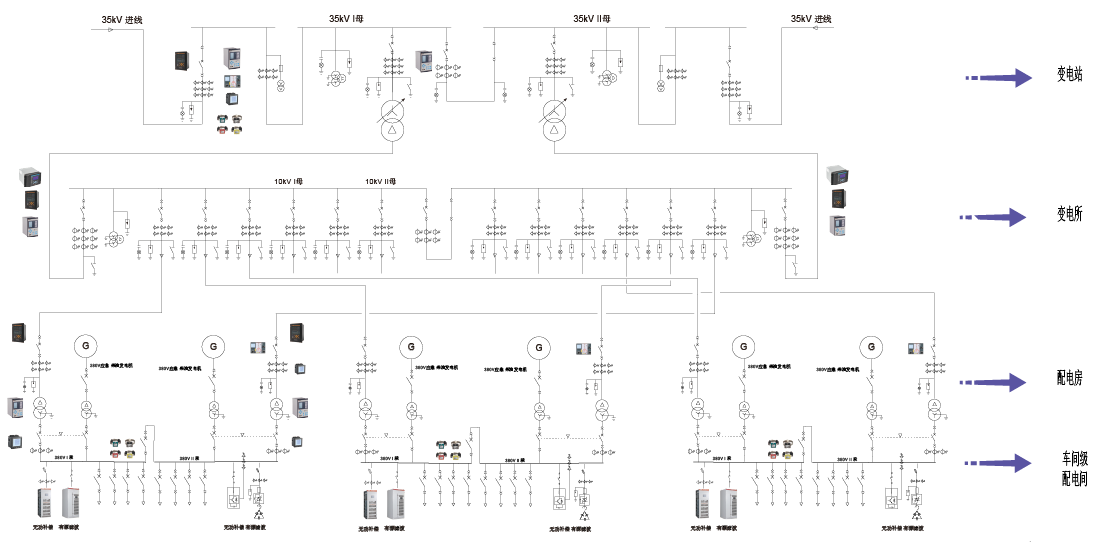

系統人機界面友好，以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數、電能等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合分狀態、柴油發電機狀態、柴油液位、UPS狀態、電池信息等，以及有關故障、告警等信號。
● 詳細電參量查詢
在配電一次圖中，可以直接查看該回路詳細電參量，包括三相電流、三相電壓、三相總有功功率、總無功功率、總功率因數、正向有功電能，并可以查看24小時相電流趨勢曲線。
● 運行報表
查詢各回路或設備指定時間的運行參數，報表中顯示電參量信息應包括：各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能等.
● 實時報警
電力監控系統具有實時報警功能，系統能夠?qū)ε潆娀芈窋嗦菲?、隔離開關、接地刀分、合動作等遙信變位，保護動作、事故跳閘等事件發出告警。電力監控系統具有實時語音報警功能，系統能夠?qū)λ惺录l(fā)出語音告警。
● 歷史事件查詢
電力監控系統能夠?qū)b信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。
● 電能統計報表
電力監控系統以豐富的報表體支撐量體系的完整性。系統具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。
