藍礬集團化工辛醇配電室電能管理系統的設計與應用
基本信息：
項目名稱：藍礬集團化工辛醇配電室電能管理系統的設計與應用
項目地點：山東 淄博
實施時間：2012年8月
項目地點：山東 淄博
實施時間：2012年8月
項目簡介：
藍帆集團股份有限公司是一家集化工生產、塑料加工、國際貿易、科研開發為一體的大型企業集團，安科瑞電氣股份有限公司于2012年8月承接了藍礬集團化工辛醇配電室電能管理系統項目。整個系統采用Acrel-3000型電力監控系統，實現了配電網絡在監控室中智能管理的功能，省去了值班人員現場操作的繁瑣性，提高了供電質量和管理水平。

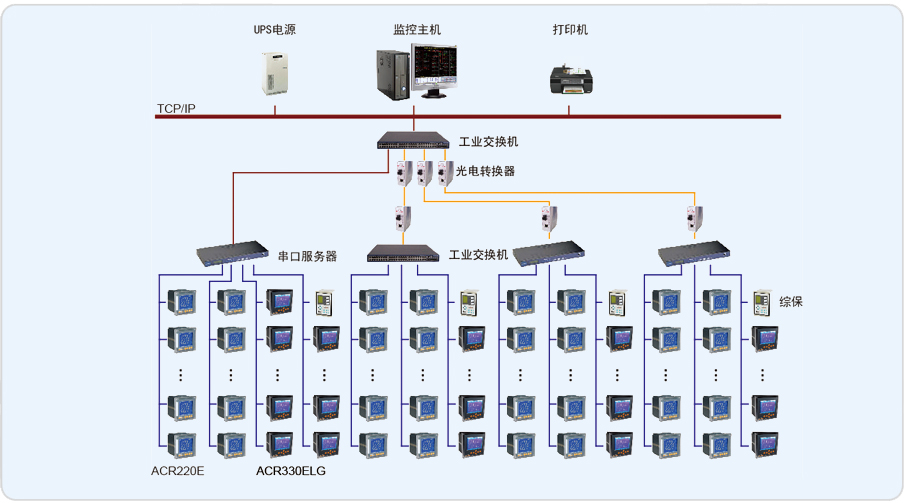

藍礬化工配電系統管理監控系統主要實現對藍礬化工的主控配電室、消防配電室、造氣0.4KV配電室開關柜內安裝的213只ACR120EL、11只ACR330ELG、80只電力儀表 、4只綜保的監測和控制。系統通過安裝在工廠電網中主要受電點和樞紐配電柜中的電能監測儀表采集到配電網的各項電力參數信號，再將信號轉換為數據傳輸?shù)接?jì)算機中，計算機對數據進行存儲、計算和分類存儲到數據庫中，然后通過計算軟件將電能以報表、圖表的形式進行展示。電能管理人員可通過計算機看到電能的輸入、傳輸、消耗的全過程。
系統實現的功能：
Acrel–3000軟件通過中間采集設備采集現場電力監控儀表數據，并在系統一次圖顯示出來。主要實現功能如：遠程抄表查，詢各個配電室各個回路按照時間段進行歷史數據查詢。趨勢曲線，功率實時趨勢顯示及歷史趨勢查詢功能。系統遙信狀態報警，根據本系統的設計意圖，如果重要回路或者照明回路三相中某一相電流負荷超過額定值的90%，系統需要立刻發出聲光報警并彈出指示框指明報警源，提醒管理人員注意負載的三相平衡和負載率，同時自動記錄事件發生的時間和回路名稱，以便用戶查詢，追憶故障原因。
