上海尤妮佳改造項目電能管理系統的設計與應用
基本信息：
項目名稱：上海尤妮佳改造項目電能管理系統的設計與應用
項目地點：上海
實施時間：2008年11月
項目地點：上海
實施時間：2008年11月
項目簡介：
安科瑞電氣股份有限公司于2008年11月承接了上海尤妮佳生活用品有限公司配電改造監控系統項目。整個系統采用Acrel-2000型電力監控系統，完成了對一期配電房、二期配電房各回路的電能監測和管理。

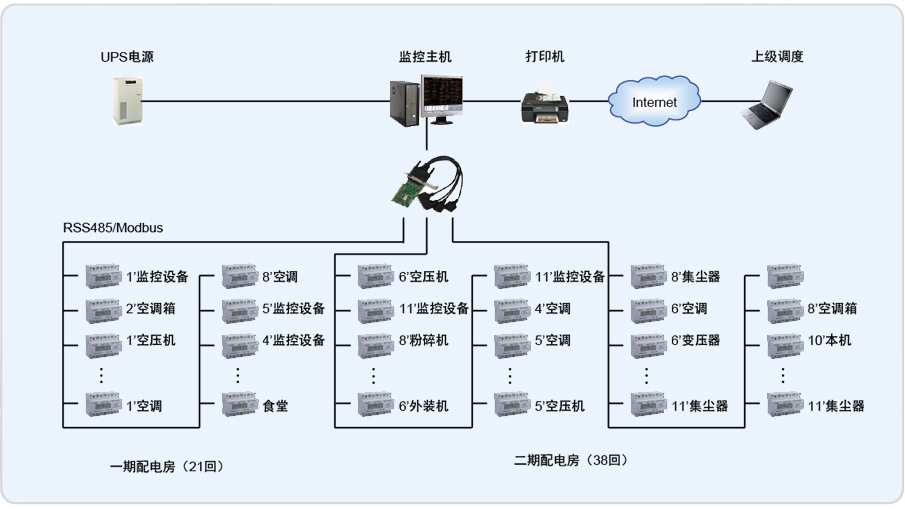

整個系統采用分布式結構，監控主機位于東區主辦公室內，一期配電房和二期配電房采用RS485總線直接接入監控主機擴展卡的串口。對于每個回路采用ADL 300-EF/C三相電能表，共59個回路；站控層應用國內知名的聯想商用計算機作為監控主機，同時設有用于報表打印輸出的打印機；防止異常斷電而引發的數據丟失的UPS設備。監控軟件平臺采用單機版Acrel-2000型電力監控系統。Acrel-2000型電力監控系統預留了擴展接口，可方便進行擴展。
系統實現的功能：
1.完成了對59只ADL300-EF/C三相電能表遙測，包括實時電能、分攤電能、總電能以及按照號機進行分類各畫面實現了跳轉到其他畫面的功能。
2.實現了通訊異常設備紅色提示功能，以便維護人員能夠及時進行排錯與維修。
3.具備高權限對低權限的添加與刪除功能，具備各級權限的口令修改操作功能，具有權限防誤功。
4.實現了對59個電能表的查詢，點擊某個電能表可彈出報表，報表按時間查詢，分為分鐘、小時、日、月四種類型，報表包括 總、尖、峰、平、谷電能及用電量，可打印及導出。
5.實現任何一個電能表實時電能棒圖顯示，包括總、尖、峰、平、谷電能顯示，棒圖顯示，可以打印。
6.實現了對11個號機電能匯總功能，按照時間段查詢，自動計算出用電量，報表可打印及導出。
7.實現了對11個號機電能匯總功能，按照時間段查詢，自動計算出用電量，可輸入產量，按計算按鈕，可算出單片能耗，報表可打印及導出。
8.實現了對59個回路電能匯總功能，按照時間段查詢，自動計算出用電量，報表可打印及導出。
